In de vroege jaren zeventig, toen de ruimtewedloop tussen de Verenigde Staten en de Sovjet-Unie nog volop gaande was, begon de mensheid aan een ambitieus nieuw hoofdstuk in haar zoektocht naar kennis: het verkennen van de buitenste regionen van het zonnestelsel. Een van de meest baanbrekende missies uit die periode was Pioneer 10, de eerste ruimtesonde die ooit Jupiter bereikte en uiteindelijk het zonnestelsel verliet. Deze kleine, robuuste verkenner legde de basis voor latere missies zoals Voyager, Galileo en New Horizons, en symboliseert nog steeds de menselijke drang om de grenzen van het onbekende te verleggen.

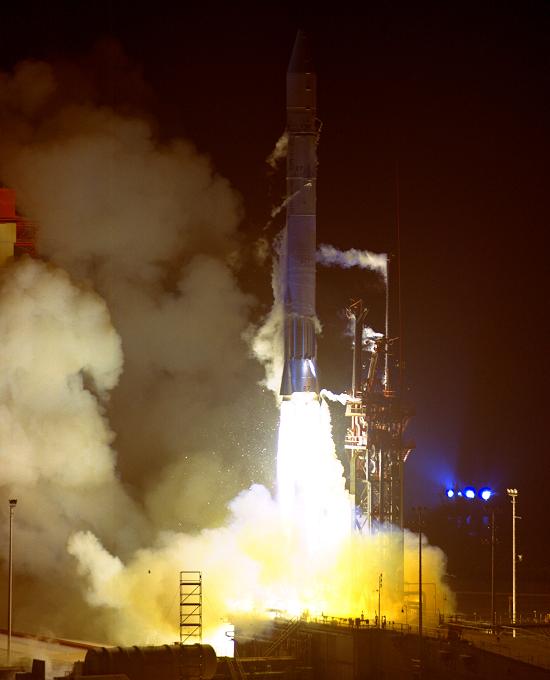

Pioneer 10 werd ontwikkeld door het Ames Research Center van NASA in samenwerking met het TRW Systems Group. De sonde maakte deel uit van het Pioneer-programma, dat in de jaren vijftig was gestart om de interplanetaire ruimte te verkennen. Terwijl eerdere Pioneer-sondes zich beperkten tot de binnenste regionen van het zonnestelsel, werd Pioneer 10 ontworpen om veel verder te gaan dan ooit tevoren. De lancering vond plaats op 2 maart 1972 vanaf Cape Canaveral, met behulp van een krachtige Atlas-Centaur-raket. De missie had twee hoofddoelen: een verkenning van Jupiter, inclusief zijn magnetosfeer, stralingsgordels en atmosfeer en het testen van technologie die bestand zou zijn tegen de intense omstandigheden van de buitenste ruimte, met als uiteindelijke doel het verlaten van het zonnestelsel.
Ontwerp ruimtesonde

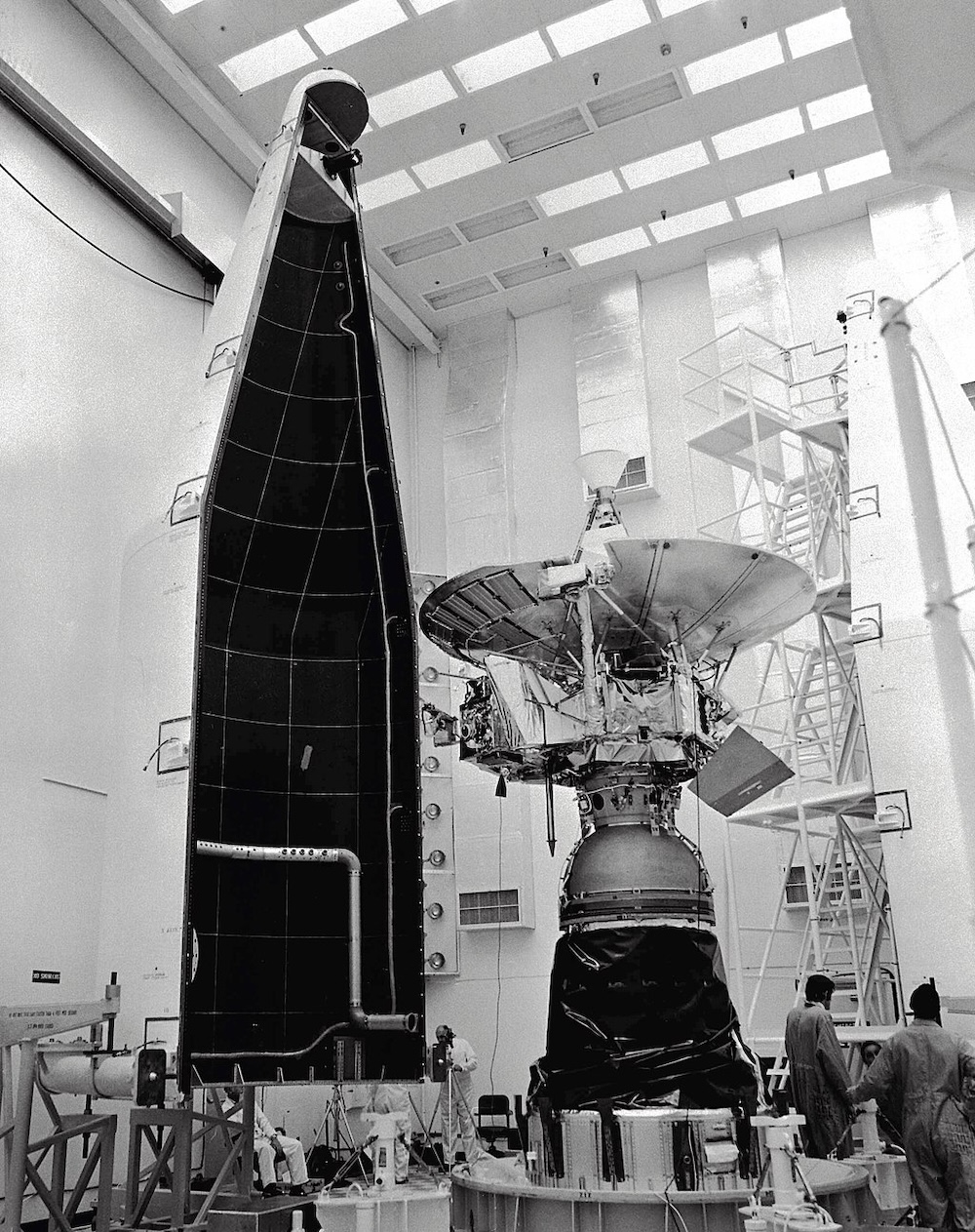

Pioneer 10 was bescheiden van formaat, maar technologisch geavanceerd voor zijn tijd. De sonde woog 258 kilogram en had een diameter van 2,9 meter dankzij zijn ronde, schotelvormige hoogversterkingsantenne. De structuur was opgebouwd uit aluminium en titanium, ontworpen om zo licht mogelijk te zijn en toch bestand tegen de harde omgeving van de ruimte. De sonde had geen eigen motor voor langdurige aandrijving; na de lancering volgde ze een ballistische baan naar Jupiter, voortgestuwd enkel door de initiële snelheid van de raket. Voor energie zorgden drie radio-isotoopthermo-elektrische generatoren (RTG’s), die warmte van radioactief plutonium-238 omzetten in elektriciteit. Aan het begin van de missie leverden deze samen ongeveer 155 watt, genoeg om de instrumenten en communicatieapparatuur te voeden. De grote paraboolantenne was essentieel voor communicatie met de aarde. Via het Deep Space Network (DSN) konden radiosignalen worden verzonden en ontvangen over miljarden kilometers afstand. De gegevensoverdracht was traag, bij de grootste afstand duurde het meer dan 11 uur voor een radiosignaal om van Pioneer 10 naar de aarde te reizen.
De Pioneer 10-missie wordt beschouwd als een van de meest kostenefficiënte ruimteprojecten in de geschiedenis van NASA. Ondanks haar baanbrekende aard en grote wetenschappelijke betekenis bleef de totale kostprijs relatief beperkt. De volledige missie, inclusief het ontwerp, de bouw van de ruimtesonde, de lancering, de wetenschappelijke instrumenten, de communicatie met de aarde en de latere gegevensanalyse, kostte ongeveer 150 miljoen Amerikaanse dollar in het begin van de jaren zeventig. Wanneer dit bedrag wordt omgerekend naar de waarde van geld in 2025, komt dat neer op ongeveer één miljard dollar. Dat lijkt veel, maar in verhouding tot de omvang van de missie was het een opmerkelijk bescheiden bedrag. Pioneer 10 was immers de eerste ruimtesonde die ooit Jupiter van dichtbij bezocht en daarna het zonnestelsel verliet om koers te zetten richting de interstellaire ruimte. Het project vereiste complexe technologieën, zoals nucleaire energievoorziening via radio-isotoopgeneratoren en een uiterst gevoelige communicatieschotel die signalen over miljarden kilometers afstand kon versturen.
Wetenschappelijke instrumenten
Pioneer 10 droeg in totaal elf wetenschappelijke instrumenten aan boord, samen goed voor ongeveer 30 kilogram. Deze omvatten:
- Imaging Photopolarimeter (IPP): voor het fotograferen en analyseren van Jupiters atmosfeer en de structuur van zijn wolken.
- Plasma Analyzer: om de snelheid, dichtheid en temperatuur van zonnewinddeeltjes te meten.
- Charged Particle Instrument: voor het detecteren van elektronen en ionen in het interplanetaire medium.
- Geiger Tube Telescope: om de intensiteit van kosmische straling en geladen deeltjes te meten.
- Cosmic Ray Telescope: voor het onderscheiden van verschillende soorten kosmische deeltjes.
- Micrometeoroid Detector: om inslagen van kleine stofdeeltjes te registreren.
- Infrared Radiometer: voor temperatuurmetingen van Jupiter.
- Ultraviolet Photometer: om Jupiters waterstof- en heliumatmosfeer te analyseren.
- Trapped Radiation Detector: om Jupiters stralingsgordels te onderzoeken.
- Magnetometer: voor het meten van het magnetisch veld van de planeet.
- Radio Science Experiment: dat gebruikmaakte van Doppler-metingen om massa, zwaartekracht en atmosferische effecten te bestuderen.
Daarnaast bevatte de sonde de beroemde Pioneer-plaat, een vergulde aluminiumplaat met een boodschap voor buitenaardse beschavingen: een tekening van een man en vrouw, de ligging van de aarde in het melkwegstelsel, en een schema van de hyperfijne overgang van waterstof. Deze boodschap werd ontworpen door Carl Sagan, Frank Drake en Linda Salzman Sagan – een symbolische groet van de mensheid aan de kosmos.
De reis naar Jupiter
Na de lancering verliet Pioneer 10 de baan van de aarde met een snelheid van 51.810 km/u, destijds het snelste door mensen gemaakte object. Het passeerde de baan van Mars in juli 1972 en reisde verder door de asteroïdengordel, een traject dat toen nog als gevaarlijk werd beschouwd. Men wist niet zeker of de sonde door de gordel kon komen zonder schade op te lopen. Tussen juli 1972 en februari 1973 verzamelde Pioneer 10 waardevolle gegevens over de asteroïdengordel. Tot opluchting van NASA bleek het gebied veel leger dan gevreesd; slechts een paar micrometeoroïden werden gedetecteerd. Deze informatie was van groot belang voor de planning van toekomstige missies, zoals Voyager. Op 3 december 1973 bereikte Pioneer 10 zijn hoogtepunt: de eerste directe ontmoeting van een ruimtesonde met Jupiter. De sonde naderde tot op slechts 132.000 kilometer van de wolkentoppen van de reuzenplaneet, dichterbij dan enige missie daarvoor. Tijdens de passage fotografeerde Pioneer 10 Jupiter en zijn vier grote manen, ontdekte details in de atmosfeer en mat het magnetisch veld, de stralingsgordels en de samenstelling van de planeet. De beelden, hoewel van lage resolutie vergeleken met latere missies, waren revolutionair. Voor het eerst zag de mens van dichtbij de turbulente wolkenstructuren van Jupiter, inclusief de Grote Rode Vlek.
Wetenschappelijke ontdekkingen
- De ontdekking van de aard van de asteroïdengordel
Voordat Pioneer 10 werd gelanceerd, wisten wetenschappers weinig over de asteroïdengordel, het gebied tussen Mars en Jupiter dat bezaaid is met talloze rotsachtige objecten. Sommigen vreesden dat het een dichte “muur” van puin kon zijn, waardoor een ruimtesonde er nauwelijks ongedeerd doorheen zou komen. Pioneer 10 was de eerste missie die deze gordel daadwerkelijk doorkruiste, tussen juli 1972 en februari 1973. De gegevens van haar micrometeoroïdendetectoren toonden echter aan dat het gebied veel leger was dan gevreesd. In plaats van een ondoordringbare zwerm bleek de asteroïdengordel grotendeels leeg, met de meeste objecten ver uit elkaar. De sonde registreerde slechts enkele kleine stofinslagen, wat aantoonde dat ruimtevaartuigen veilig door de gordel konden reizen. Deze ontdekking was van groot praktisch belang: het opende de deur voor toekomstige missies naar de buitenste planeten, zoals Voyager en Galileo. Daarnaast leverden de metingen van de hoeveelheid stof en deeltjes informatie over de dynamiek van het vroege zonnestelsel, hoe planeten en planetoïden zich hadden gevormd uit de oorspronkelijke zonnenevel. - Metingen van de zonnewind en het interplanetaire medium
Tijdens haar reis door de interplanetaire ruimte verrichtte Pioneer 10 voortdurend metingen van de zonnewind, de stroom van geladen deeltjes die de zon voortdurend uitstoot. Met haar plasma-analyzer en deeltjesdetectoren kon ze voor het eerst op grote afstand meten hoe deze zonnewind zich gedraagt. De sonde ontdekte dat de zonnewind geleidelijk afneemt in snelheid en dichtheid naarmate de afstand tot de zon toeneemt. Ze leverde ook gegevens over de structuur van het heliosferische magnetisch veld, het uitgestrekte magnetische “bubbelveld” van de zon dat het zonnestelsel omringt. Deze waarnemingen gaven inzicht in de omvang en dynamiek van de heliosfeer, het gebied waar de invloed van de zon nog merkbaar is. Latere metingen van Voyager 1 en 2 bevestigden de eerste aanwijzingen die Pioneer 10 al had gevonden: dat er een grens bestaat waar de zonnewind zijn kracht verliest en overgaat in de interstellaire ruimte. - Jupiters magnetisch veld en magnetosfeer
Pioneer 10 mat met haar magnetometer een zeer krachtig magnetisch veld, ongeveer 10 keer sterker dan dat van de aarde. Bovendien ontdekte ze dat dit veld niet netjes symmetrisch is, maar sterk gekanteld ten opzichte van Jupiters rotatieas. De sonde toonde aan dat dit veld een enorme magnetosfeer vormt, een zone van geladen deeltjes die zich miljoenen kilometers in de ruimte uitstrekt. Deze magnetosfeer is de grootste structuur in het zonnestelsel die door een planeet wordt gecreëerd. De metingen van Pioneer 10 lieten zien hoe deze magnetosfeer de zonnewind afbuigt en invloeden heeft tot ver voorbij de baan van Jupiters manen. - Atmosfeer en wolkenstructuren
Met behulp van de imaging photopolarimeter maakte Pioneer 10 de eerste close-upbeelden van Jupiters wolken en atmosfeer. Hoewel de resolutie beperkt was, toonden de foto’s de Grote Rode Vlek en complexe patronen van stormen, banden en wervelingen. Uit de infrarood- en ultravioletmetingen bleek dat de atmosfeer voornamelijk bestaat uit waterstof en helium, met sporen van ammoniak en methaan. De temperatuur- en stralingsmetingen hielpen bij het opstellen van de eerste gedetailleerde modellen van de atmosferische dynamiek van Jupiter, inclusief de snelle rotatie en convectieve stormsystemen. - De manen van Jupiter
Tijdens haar passage maakte Pioneer 10 ook observaties van Jupiters grootste manen: Io, Europa, Ganymedes en Callisto. De beelden waren niet gedetailleerd, maar lieten wel zien dat de manen sterk verschillende reflectiviteit en oppervlaktestructuren hadden. Met name Io vertoonde ongebruikelijke kleurvariaties, wat later, tijdens de Voyager-missies, werd bevestigd als gevolg van vulkanische activiteit. Pioneer 10 was dus de eerste die indirect aanwijzingen gaf voor de complexe geologische processen op deze manen. - De stralingsgordels van Jupiter
Een van de meest verrassende ontdekkingen was de intensiteit van de stralingsgordels rondom Jupiter. Met haar Geiger-telescopen en deeltjesdetectoren mat Pioneer 10 stralingsniveaus die duizenden keren sterker waren dan in de aardse Van Allen-gordels. Deze ontdekking was cruciaal: het bleek dat het stralingsniveau rond Jupiter gevaarlijk hoog was voor toekomstige missies. Zonder de gegevens van Pioneer 10 zouden latere sondes, zoals Voyager en Galileo, niet goed beschermd zijn tegen deze extreme omstandigheden. De waarnemingen gaven ook inzicht in de werking van Jupiters magnetosfeer, die elektronen en ionen uit de zonnewind vangt en versnelt tot enorme energieën.
Na Jupiter: de reis naar de sterren

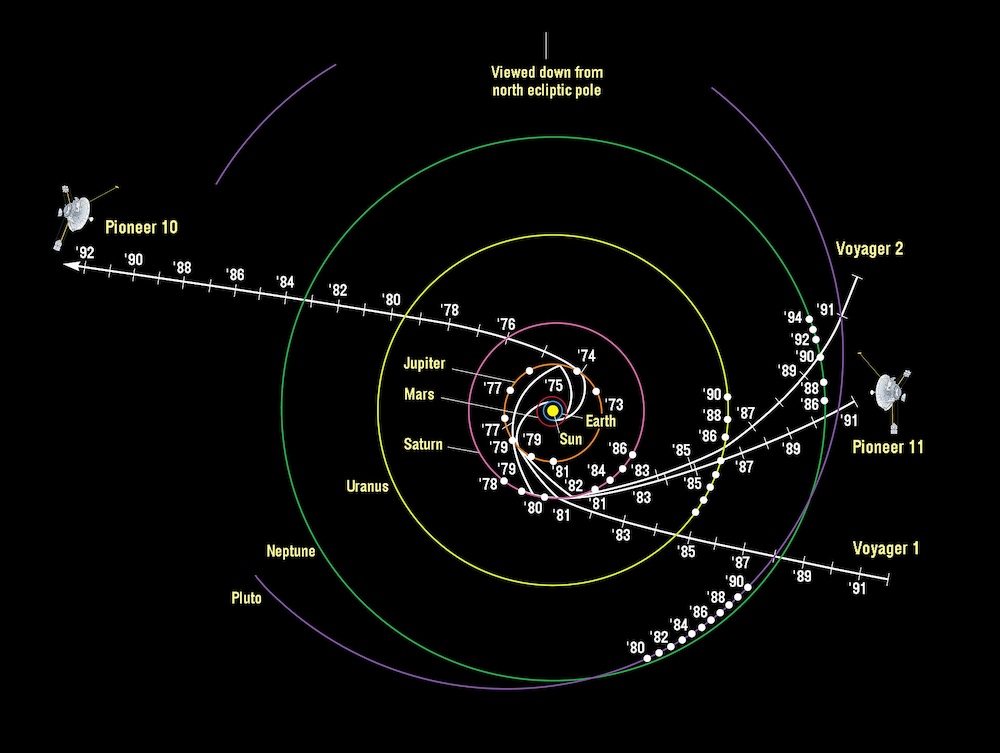

Na de succesvolle passage langs Jupiter vervolgde Pioneer 10 zijn reis naar buiten. Door de zwaartekracht van Jupiter werd de sonde versneld en op een baan gebracht die haar uit het zonnestelsel zou slingeren. Daarmee werd Pioneer 10 de eerste door mensen gemaakte sonde die het zonnestelsel verliet. In de jaren die volgden bleef Pioneer 10 waardevolle gegevens sturen over het interplanetaire medium en de zonnewind op steeds grotere afstanden van de zon. De energie van de RTG’s nam echter langzaam af. Tegen 1980 was de stroomproductie gedaald tot minder dan 100 watt, en instrumenten werden geleidelijk uitgeschakeld om energie te besparen. In 1983 passeerde Pioneer 10 de baan van Neptunus, en werd daarmee officieel de verst verwijderde menselijke creatie ooit. De Voyager 1-sonde zou die titel pas in 1998 overnemen.
De erfenis van Pioneer 10 leeft voort in vele latere missies. Pioneer 11, gelanceerd in 1973, vloog eveneens langs Jupiter en later ook Saturnus. Daarna kwamen de Voyager 1 en 2 missies, die verder reisden dan Pioneer ooit kon. De New Horizons-missie naar Pluto (gelanceerd in 2006) is direct schatplichtig aan de ervaring van Pioneer 10, zowel qua ontwerp als qua route. Ook in het collectieve bewustzijn blijft Pioneer 10 een symbool van menselijke durf. In kunst, literatuur en populaire cultuur wordt de sonde vaak genoemd als de eerste “ambassadeur van de aarde”.
