Zomeravonden hebben een eigen magie voor de amateur-astronoom. Wanneer de melkweg van Cygnus hoog aan de hemel staat en zijn rijke sterrenvelden de nacht doordrenken met een zachte, diffuse gloed, wanneer de lucht warm genoeg is om urenlang buiten te staan zonder te rillen en de transparantie goed genoeg is om ook de flauwste nevelstructuren boven het ruisniveau uit te tillen, dan is dit het seizoen van de grote Cygnus-nevels. De Sluiernevel, de Crescent, de Pacman, de Noord-Amerika en de Pelikaannevel. Namen die elke astrofotograaf kent, objecten die in elke catalogus staan en op elke shortlist verschijnen. Maar Cygnus verbergt meer dan zijn beroemde paradepaardje.
Tussen de rijke melkwegvelden, verscholen in de buurt van een van de meest bekende variabele sterren aan de hemel, bloeit een nevel die minder aandacht krijgt dan ze verdient, en die, wanneer je haar eenmaal hebt gevonden en gefotografeerd, een indruk achterlaat die niet snel vervaagt. Sh2-101, de Tulpnevel, is een emissienevel die haar naam volledig waarmaakt: een uitgesproken, heldere kern omgeven door gebogen, bloembladvormige structuren die samen inderdaad de silhouet vormen van een opengebloeide tulp, stengel en al. De Tulpnevel is geen object voor wie snel resultaat zoekt of wie uitsluitend de klassiekers wil afvinken. Ze is een object voor wie de moeite neemt om even van de bekende paden af te wijken en de rijke nevelcomplexen van Cygnus te verkennen voorbij de meest geciteerde namen. En wie die moeite neemt, ontdekt niet alleen een prachtig emissielandschap, maar ook een wetenschappelijk fascinerende omgeving die nauw verbonden is met een van de meest extreme sterrensystemen in onze nabije melkweg.
Ontdekking en catalogisering
Sh2-101 is opgenomen in de Sharpless-catalogus van H-II-gebieden, gepubliceerd in twee delen in 1953 en 1959 door de Amerikaanse astronoom Stewart Sharpless van de United States Naval Observatory. Sharpless compileerde zijn catalogus op basis van fotografische opnames van de Palomar Observatory Sky Survey (POSS), een systematische fotografische verkennning van de gehele toegankelijke hemel die in de jaren vijftig van de twintigste eeuw werd uitgevoerd met de 48-inch Schmidt-telescoop op Palomar Mountain in Californië.Stewart Sharpless identificeerde 313 H-II-gebieden in zijn definitieve catalogus van 1959, variërend van kleine, compacte ionisatienebels tot grote, uitgestrekte emissiecomplexen. Sh2-101 werd opgenomen als een middelgroot H-II-gebied in het sterrenbeeld Cygnus, gekenmerkt door een heldere, enigszins compacte centrale zone omgeven door uitgestrekter maar flauwer nevelmateriaal. De catalogisering als H-II-gebied definieert meteen de fundamentele aard van het object: een zone van geïoniseerd waterstof, aan het gloeien gebracht door de ultraviolette straling van nabijgelegen hete sterren. In andere catalogi en databases is Sh2-101 terug te vinden onder aanvullende aanduidingen. In de catalogus van heldere nevels van Beverly Turner Lynds, de LBN-catalogus, gepubliceerd in 1965, staat het object geregistreerd als LBN 168. In de catalogus van H-alfa-emissiegebieden van Georgelin en Georgelin uit 1976 is het opgenomen als onderdeel van de bredere nebelstructuur in dit deel van Cygnus. Die veelheid aan aanduidingen weerspiegelt hoe het object vanuit verschillende observationele invalshoeken en met verschillende instrumenten is geïdentificeerd en bestudeerd. De bijnaam "Tulpnevel" is een latere toevoeging, gegeven door astrofotografen die de overeenkomst opmerkten tussen de vorm van de centrale nevelstructuur en een opengebloeide tulp. De bijnaam is breed ingeburgerd in de gemeenschap van amateur-astronomen maar heeft geen officiële wetenschappelijke status.
Locatie aan de hemel

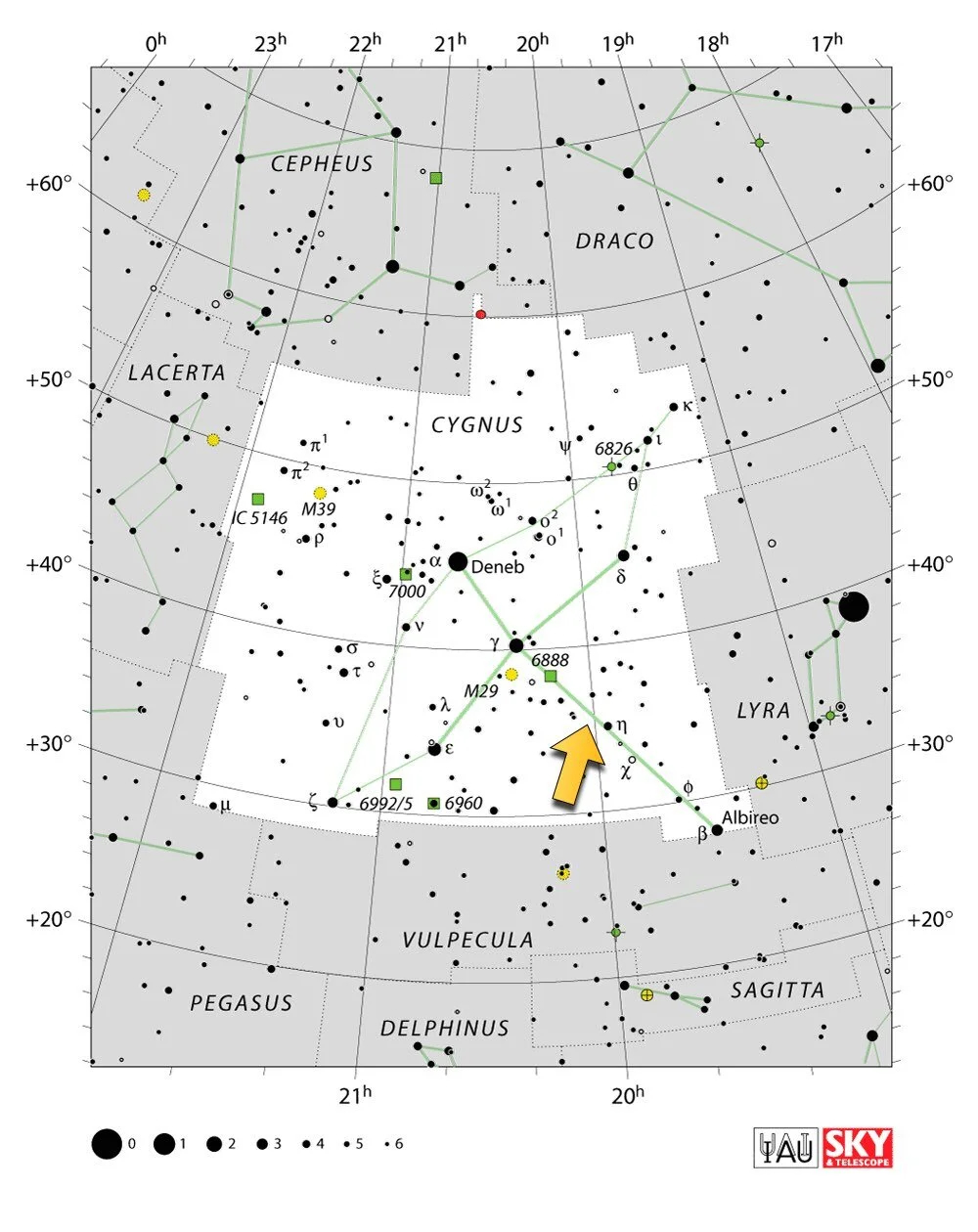

Sh2-101 bevindt zich in het sterrenbeeld Cygnus, de Zwaan, op een rechte klimming van 20u 00m 00s en een declinatie van +35° 22'. Dit plaatst het object in het hart van de zomer- en herfstmelkweg, in een regio van de hemel die voor amateur-astronomen en astrofotografen synoniem is met uitgestrektheid, rijkdom en een bijna overweldigende dichtheid aan nevelstructuren en sterrenvelden. De afstand tot Sh2-101 wordt geschat op ongeveer 5.800 tot 6.000 lichtjaar, wat het object plaatst in de Cygnus OB1-associatie, een van de grote concentraties van jonge, massieve sterren in de Cygnusarm van de melkweg. Op die afstand heeft de nevel een schijnbare diameter van ongeveer 16 bij 9 boogminuten voor het centrale, heldere deel, met omliggende flauwere structuren die zich verder uitstrekken. De werkelijke fysische diameter van het centrale nevelgedeelte bedraagt op basis van de aangenomen afstand ruwweg 25 tot 30 lichtjaar, compact maar substantieel. De ligging in Cygnus heeft een bijzondere dimensie voor de Tulpnevel, want ze bevindt zich op slechts circa 2 graden van een van de meest bijzondere en bestudeerde sterrensystemen in de nabije melkweg: Cygnus X-1, het eerste röntgendubbelster dat ooit werd geïdentificeerd als kandidaat voor een zwart gat. Die nabijheid is niet alleen een geografische toevalligheid, Sh2-101 en Cygnus X-1 bevinden zich op vergelijkbare afstanden en zijn mogelijk fysiek geassocieerd als onderdelen van hetzelfde grotere Cygnus OB3-sterassociatiecomplex. Op brede astrofoto's van de Tulpnevel is Cygnus X-1 zichtbaar als een heldere ster aan de rand van het beeldveld, een ster die, bij nader inzien, niet zo gewoon is als ze eruitziet.Voor waarnemers op het noordelijk halfrond is Sh2-101 het best te observeren van juni tot november, wanneer Cygnus hoog aan de hemel staat. Vanuit België en Nederland bereikt het sterrenbeeld een maximale hoogte van 75 tot 80 graden boven de horizon, bijna recht boven het hoofd, wat het tot een van de meest gunstig gelegen zomernevel maakt.
De centrale ionisatiebron: HD 227018 en omgeving
Zoals bij alle emissinebels is ook bij Sh2-101 het verhaal van de nevel onlosmakelijk verbonden met het verhaal van de ster of sterren die haar aan het gloeien brengen. In het geval van de Tulpnevel is de situatie iets complexer dan bij sommige andere H-II-gebieden, omdat de ioniserende straling afkomstig is van meerdere hete sterren die samen de centrale zone van de nevel verlichten. De dominante ionisatiebron van Sh2-101 is de hete, massieve ster HD 227018, een ster van het spectraaltype O8 III die diep in het centrale deel van de nevel is ingebed. HD 227018 heeft een oppervlaktetemperatuur van circa 33.000 tot 35.000 Kelvin en een lichtkracht van meer dan 100.000 keer die van de zon. Die enorme energieproductie gaat gepaard met een constante vloed van harde ultraviolette fotonen die het omringende waterstofgas ioniseren en op die manier de karakteristieke rode H-alfa-gloed van de nevel produceren. Naast HD 227018 dragen ook andere hete sterren in de omgeving bij aan de ionisatie van de nevel. De Cygnus OB1- en OB3-associaties in deze regio van de melkweg zijn rijk aan O- en B-type sterren, en de gecombineerde ioniserende flux van die sterren beïnvloedt de fysische toestand van het gas in de bredere omgeving van Sh2-101. Het onderscheid maken tussen de bijdragen van de verschillende ionisatiebronnen is een van de uitdagingen van het wetenschappelijk onderzoek naar dit object. Bijzonder interessant in de context van Sh2-101 is de nabijheid van het sterrensysteem Cygnus X-1, dat slechts enkele tientallen lichtjaren van de nevel verwijderd is, een kosmisch gezien minieme afstand. Cygnus X-1 bestaat uit een blauwe superreus, HDE 226868, en een zwart gat met een massa van circa 21 zonsmassa's. De blauwe superreus is een O9.7 Iab ster met een oppervlaktetemperatuur van ongeveer 30.700 Kelvin en een lichtkracht van meer dan 400.000 keer die van de zon. Hoewel Cygnus X-1 zelf niet de primaire ionisatiebron van Sh2-101 is, draagt de intense straling van HDE 226868 wel bij aan de ionisatie van het gas in de omgeving van de nevel.
De structuur van de Tulpnevel
De morfologie van Sh2-101 is wat de bijnaam rechtvaardigt en wat het object zo fotogeniek maakt. De nevel heeft een duidelijke, herkenbare structuur die zich onderscheidt van de meer amorfe en diffuse H-II-gebieden die het sterrenbeeld Cygnus domineren. Het centrale deel van de nevel, het hart van de tulp, is het helderst en compactst. Het wordt gekenmerkt door een hoge emissie-intensiteit in H-alfa, gedomineerd door de ioniserende straling van HD 227018 en de omliggende hete sterren. In dit centrale gebied zijn op diepere opnames compacte knobbels en dichtere structuren zichtbaar die wijzen op variaties in de gasdichtheid, zones waar het gas dichter is en sterker straalt, afgewisseld met iets ijlere gebieden. De "bloemblaadjes" van de tulp, de gebogen structuren aan weerszijden van de centrale kern, zijn het meest opvallende morfologische kenmerk. Die boogvormige structuren zijn het gevolg van de druk die de ioniserende straling en de stellaire wind van de centrale sterren uitoefenen op het omringende gas. Het gas wordt weggedreven en samengeperst langs de randen van de ionisatiezone, waardoor heldere, boogvormige schillen van geïoniseerd gas ontstaan die de centrale kern als bloemblaadjes omringen. De "stengel" van de tulp, een wat langgerekte structuur aan de zuidzijde van de nevel, is donkerder en minder helder dan de centrale kern en de bloemblaadjes. Ze wordt gevormd door een zone van dichter, minder volledig geïoniseerd gas dat de ioniserende straling deels absorbeert maar niet volledig omzet in H-alfa-emissie. Die structurele asymmetrie tussen de heldere centrale zone en de flauwere, donkerdere stengel is een direct gevolg van de ruimtelijke verdeling van het ioniserende gas en de dichtheidsverdeling in de nevel.
Relatie met de bredere Cygnus nevelcomplexen
Sh2-101 is geen geïsoleerd object maar een onderdeel van het uitgestrekte nevellandschap dat het sterrenbeeld Cygnus kenmerkt. De Cygnusarm van de melkweg, de spiraalarm die op 5.000 tot 8.000 lichtjaar afstand door Cygnus loopt, is een van de rijkste en meest actieve stervormingsgebieden in onze galactische buurt, en de nevelcomplexen die we zien zijn de zichtbare uitdrukkingen van de enorme hoeveelheid ioniserende straling die de jonge, massieve sterren in die arm produceren. In de directe omgeving van Sh2-101 bevinden zich meerdere andere Sharpless-nevelgebieden die op brede astrofoto's als onderdelen van een groter nevelcomplex zichtbaar zijn. De interactie tussen de verschillende ionisatiebronnen in dit gebied, de hete sterren van de Cygnus OB1- en OB3-associaties, creëert een complex patroon van overlappende ionisatiezones, schokfronten en nevelstructuren dat op brede opnames een indrukwekkend panorama vormt. Bijzonder fotogeniek is de combinatie van Sh2-101 met de nabijgelegen nevelstructuren in een brede opname die ook Cygnus X-1 meeneemt. Zo'n brede compositie vertelt het complete verhaal van dit hoekje van de Cygnusarm: een rijke stervormingsregio met actieve H-II-gebieden, massieve jonge sterren en het dramatische eindpunt van stellaire evolutie in de vorm van een röntgendubbelster met een zwart gat.
Astrofotografie: de tulp in al zijn details
Sh2-101 is voor astrofotografen een object dat zich bijzonder goed leent voor narrowband-fotografie, dankzij de combinatie van een heldere centrale zone, interessante interne structuur en een beeldveldgrootte die compatibel is met een breed scala aan brandpuntsafstanden. Qua brandpuntsafstand werkt de Tulpnevel het best in beeldvelden van 30 tot 80 boogminuten, wat overeenkomt met brandpuntsafstanden van ruwweg 400 tot 1000 mm op fullframe of 250 tot 650 mm op APS-C. Met kortere brandpuntsafstanden, 200 tot 400 mm op fullframe, past de nevel in een bredere context die ook de omringende nevelstructuren en Cygnus X-1 meeneemt, wat een rijke en wetenschappelijk boeiende compositie geeft. Met langere brandpuntsafstanden van 800 mm en meer worden de fijnere interne structuren van de nevel zichtbaar, de compacte knobbels, de boogstructuren en de subtiele densiteitsvariaties die de bloemenmetafoor tot leven wekken. Een bijzonder interessante fotostrategie is het opnemen van Cygnus X-1 in de compositie. De ster die het zwarte gat omcirkelt bevindt zich op slechts circa 2 graden van de Tulpnevel, en met een brandpuntsafstand van 200 tot 300 mm op fullframe kunnen beide objecten samen in één beeldveld worden gevangen. Dat geeft een compositie die uniek is in de deepsky-fotografie: een gloeiende emissinevel gecombineerd met een ster die een zwart gat omcirkelt, beide onderdeel van dezelfde sterassociatie, beide vastgelegd in één enkele opname. Belichtingstijden voor Sh2-101 zijn vergelijkbaar met andere Cygnus-emissinebels. In H-alfa zijn subs van 5 tot 15 minuten gebruikelijk, met een totale integratie van 5 tot 10 uur voor een volledig uitgewerkte opname. OIII en SII vereisen doorgaans 30 tot 50 procent meer integratie dan H-alfa voor een vergelijkbare signaalsterkte. Vanuit lichtverontreinigde stedelijke omgevingen is Sh2-101 goed te fotograferen met dual-narrowband filters, dankzij de sterke H-alfa-emissie die zelfs onder ongunstige omstandigheden voldoende signaal oplevert. Een technische uitdaging bij het fotograferen van Sh2-101 is de aanwezigheid van heldere sterren in en rondom de nevel, die bij ruimere seeing of onvoldoende focus kunnen leiden tot diffractiepieken en halos die de fijnere nevelstructuren maskeren. Een goede stelscherpte en, indien beschikbaar, een spikes-reducerend instrument zoals een refractor zonder secondaire spiegel, geeft de schoonste resultaten.
Visuele waarneming
Visueel is Sh2-101 een uitdagend object, vergelijkbaar in moeilijkheidsgraad met andere middelgrote emissinevels in Cygnus. Zonder filter is de nevel nagenoeg onzichtbaar, zelfs in grotere instrumenten, de oppervlaktehelderheid is te laag om zonder filterondersteuning contrast te tonen ten opzichte van de rijke sterrenvelden van de Cygnusmelkweg. Met een OIII- of UHC-filter verandert het beeld. Met een telescoop van 150 tot 200 mm en een OIII-filter onder een redelijk donkere hemel zijn de helderste delen van de centrale zone van Sh2-101 detecteerbaar als een zwakke maar duidelijke nevelachtige helderheid. De boogstructuren aan de randen van de nevel zijn bij dit instrumentkaliber nog moeilijk te onderscheiden, maar de aanwezigheid van de nevel als geheel is duidelijk. Met instrumenten van 250 mm en groter onder een donkere hemel en met een UHC- of OIII-filter begint de interne structuur van de nevel zichtbaar te worden. De helderdere centrale kern onderscheidt zich van de omliggende, flauwere nevelstructuren, en bij uitstekende omstandigheden zijn hints van de boogvormige rand structuren waarneembaar. De karakteristieke tulpvorm is visueel moeilijk te herkennen, daarvoor is de hoeveelheid detail te subtiel voor het menselijk oog, maar de aanwezigheid van een complexe, gestructureerde nevel is voor een geoefend waarnemer duidelijk. Een extra motivatie voor visuele waarnemers is de aanwezigheid van Cygnus X-1 nabij de nevel. De ster HDE 226868 die het zwarte gat omcirkelt, is met een magnitude van circa 8,9 zichtbaar in een kleine telescoop of zelfs een goede verrekijker. Er is uiteraard niets visueel bijzonders aan de ster, ze ziet eruit als elke andere heldere ster in het veld, maar de wetenschap dat je kijkt naar een systeem met een zwart gat van 21 zonsmassa's geeft zelfs de meest routinematige sterrenwaarneming een extra dimensie.
Wetenschappelijk onderzoek
Sh2-101 is in de wetenschappelijke literatuur bestudeerd als onderdeel van de bredere studies van H-II-gebieden in de Cygnusarm van de melkweg. De nabijheid van het object tot de Cygnus OB1- en OB3-associaties maakt het tot een interessante testcase voor de studie van de wisselwerking tussen massieve sterren en hun omgeving. Spectroscopische studies van de emissiestructuur van Sh2-101 hebben de elektronentemperatuur en elektronendichtheid in de nevel bepaald, die typische waarden vertonen voor een H-II-gebied van dit type: elektronentemperaturen van 7.000 tot 9.000 Kelvin en relatief lage elektronendichtheden die het ijle karakter van het geïoniseerde gas weerspiegelen. Infraroodwaarnemingen van het gebied rondom Sh2-101 hebben jonge stellaire objecten geïdentificeerd die zijn ingebed in de moleculaire wolken rondom de nevel, proto-sterren en jonge T-Tauri-sterren die recentelijk zijn gevormd uit het moleculaire gas in dit deel van de Cygnusarm. Die bevindingen bevestigen dat Sh2-101 deel uitmaakt van een actief stervormingsgebied waar de stervorming ook na de vorming van de huidige generatie massieve sterren is doorgegaan. De relatie tussen Sh2-101 en Cygnus X-1 heeft ook aandacht getrokken in studies van de Cygnus OB3-associatie. De gelijkaardige afstanden van beide objecten en hun vergelijkbare radiale snelheden in het spectrum suggereren dat ze inderdaad deel uitmaken van dezelfde sterassociatie, en dat het zwarte gat in Cygnus X-1 is ontstaan uit de supernova-explosie van een massieve ster die ooit deel uitmaakte van dezelfde groep jonge sterren die ook Sh2-101 heeft verlicht.
